簡介
大型活動往往才是國家綜合實力的重要體現,其無線網絡通信保障工作需融合各類新興的5G業務應用,是一項技術難度高、方案復雜度高的系統工程。尤其在活動人員復雜、現場突發情況多、網絡不穩定等情況下,如何形成一套高效、穩定的應急通信解決方案并落實到實處,成為5G無線通信保障方案的重要難點。
方案

大型活動5G業務需求

5G網絡應用主要包括云VR/AR、高清直播、視頻監控、遠程醫療、遠程控制、云游戲等,而高清直播、VR/AR、機器視覺、遠程會診等室內業務,整體流程對網絡速率要求較高。針對不同的應用業務,5G技術如何保障現場效果?

4K/8K高清直播:5G直播可實時回傳高清畫面,實現360度全景高清、10倍變焦效果。

VR直播:通過5GVR技術對明星演唱會、大型賽事等進行實時直播,使用戶獲得身臨其境般的體驗。

安防保障:大型活動的安防工作非常重要,5G網絡可以提供操作更智能、圖像識別更清晰的安防視頻監控手段。其中,AR眼鏡通過人臉識別技術可提升安防效率,智能機器人可以進行地面安全巡檢,CPE回傳設備利用5G網絡將4K高清巡檢畫面回傳以完成常規安全檢查。

大型活動網絡保障方案

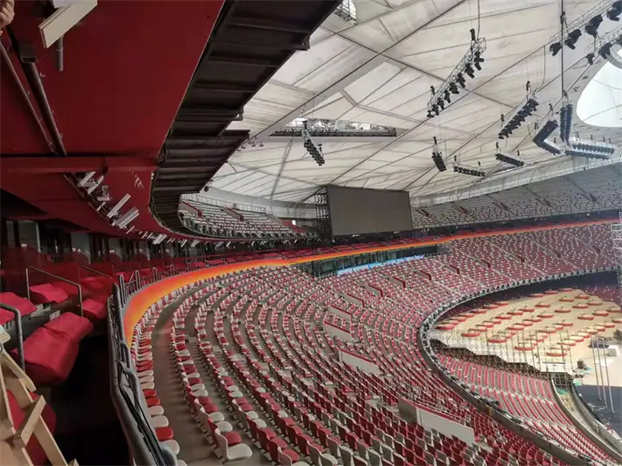

大型活動一般在場館內舉辦,屬于典型的室內覆蓋高業務需求場景。大型場館通常面積較大,單體建筑跨度大,且以鋼架結構為主,造成天線安裝點位受限,場景空曠無遮擋,越區覆蓋與干擾控制較為困難。

業務方面的特點

業務突發性強,數據業務需求遠超語音業務,上傳業務需求大,上行流量占總流量的比重可達40%以上。

(1) 頻譜規劃

對于舉辦大型活動的場館而言,需要協同考慮2G、4G、5G無線網絡涉及的室內外所有頻段。制定頻率規劃策略時,應盡量以室內外異頻組網或錯頻組網為主,即使采用同頻組網,也應采取各類手段控制并降低干擾。針對室內場館的2G、4G、5G頻點合理規劃,根據業務需求劃分小區,還應盡量考慮后續擴容時小區分裂的便利性。

(2) 設備選型

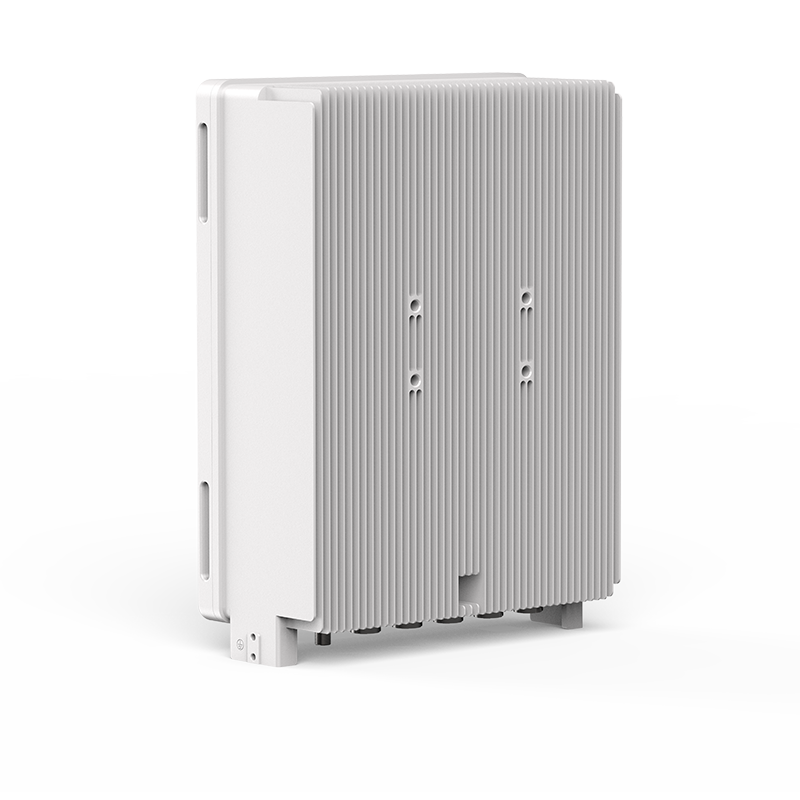

5G室內覆蓋設備可優先選擇使用外接天線型分布式基站,采用光電復合纜支持最大距離200米的遠端單元RRU拉遠。由于容量需求較高,一般應選擇4T4R分布式皮基站設備,相比傳統室內分布系統可以提供良好的覆蓋及較高容量,同時也便于靈活地擴充容量。這點我們可以參考北峰BF-RRU952射頻拉遠設備,這款設備作為分布式基站的射頻部分,產品在設計中充分考慮了用戶在業務、容量、傳輸、電源、安裝、維護等方面的需求。整機滿足IP67防塵防水等級,一體化輕量設計,支持抱桿式、掛墻式等安裝方式,便于高樓室外部署、上塔靈活部署,從而有效縮短饋線長度、減少信號損耗、擴大基站的覆蓋范圍,即便是在面臨奧運等這類大型體育賽事時,也能輕松使用不同的戶外環境。

(3) 組網方案

對于高話務用戶密集場景的場館室內覆蓋基站,如果選用分布式基站,應以多頻多模設備為主,同時滿足2G、4G、5G網絡多制式需求。BF-TR951堆疊部署數字集群基站,支持PDT集群/DMR集群工作模式、支持多種合路器類型,支持分集接收等適用于大范圍的集群組網及大容量室內部署場景使用?;咎峁┱Z音對講、集群調度、數據傳輸、網絡管理及定位系統等豐富應用,為任務關鍵型無線通信客戶提供安全可靠的語音通信和高速數據傳輸能力。

(4) 應急保障方案

大型活動的重要性和影響力極高,務必要保障網絡的正常運行,對于突發情況應實施應急預案,確保業務順暢進行。BF-TR8500數字中繼臺充分滿足涉及大區覆蓋、跨區域覆蓋及組網靈敏度高等無線通信應用群體的需求;同頻同播與智能IP互聯的應用進一步解決部分專業用戶的痛點,如頻率資源緊缺、跨區指揮調度等。

大型活動是5G室內覆蓋場景高業務的集中體現,無線網絡保障方案需在業務預測、頻率規劃、容量規劃、設備選型、組網方案、應急預案等多方面協同考慮,從而實現網絡高容量、高可靠性,確保用戶良好的業務體驗。

亮點
  • 跨區域覆蓋
  • 集群調度
  • 靈活部
