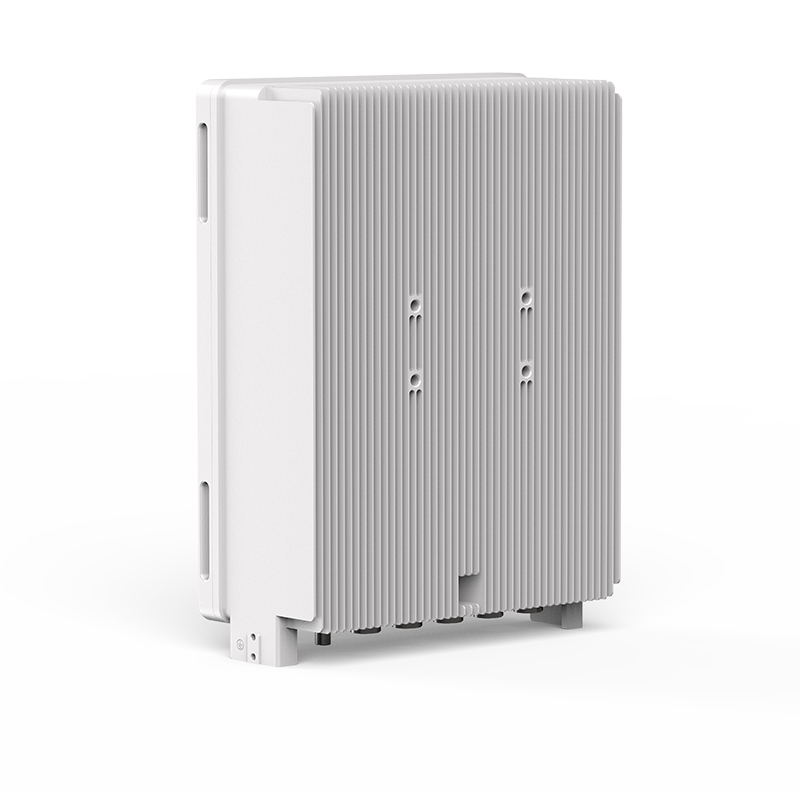

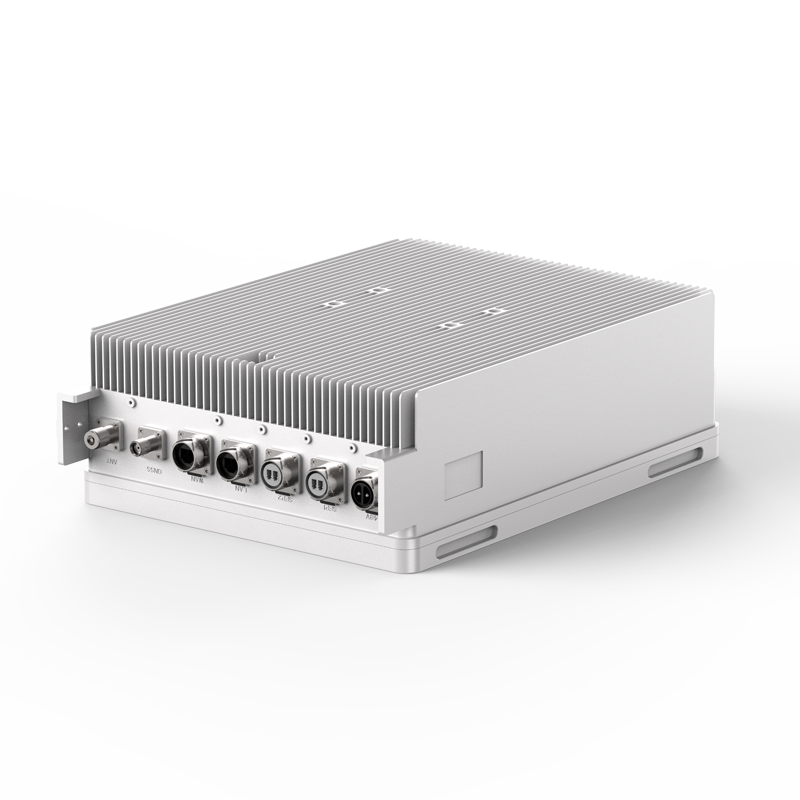

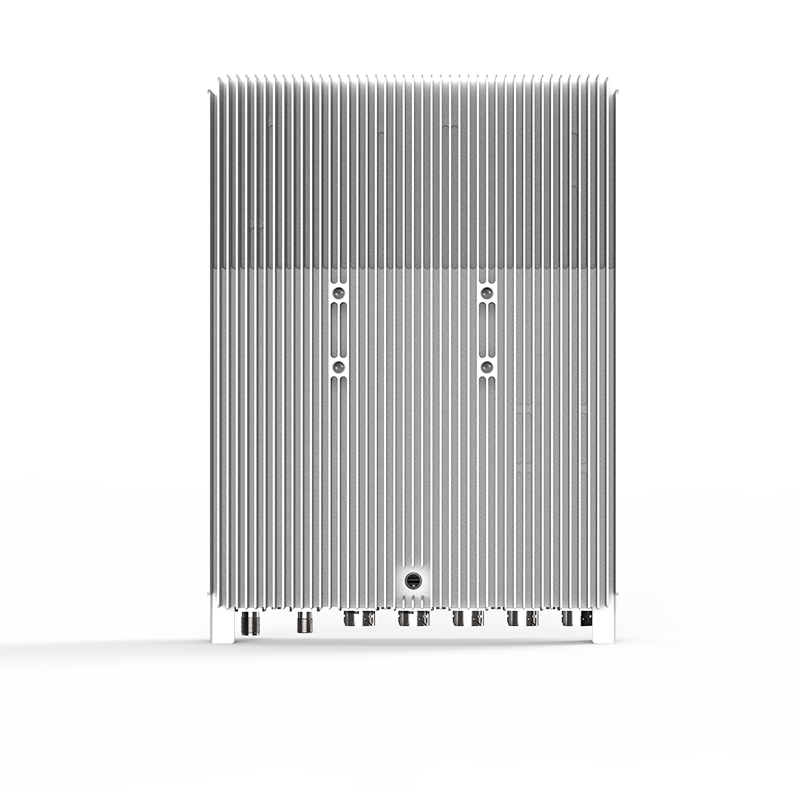

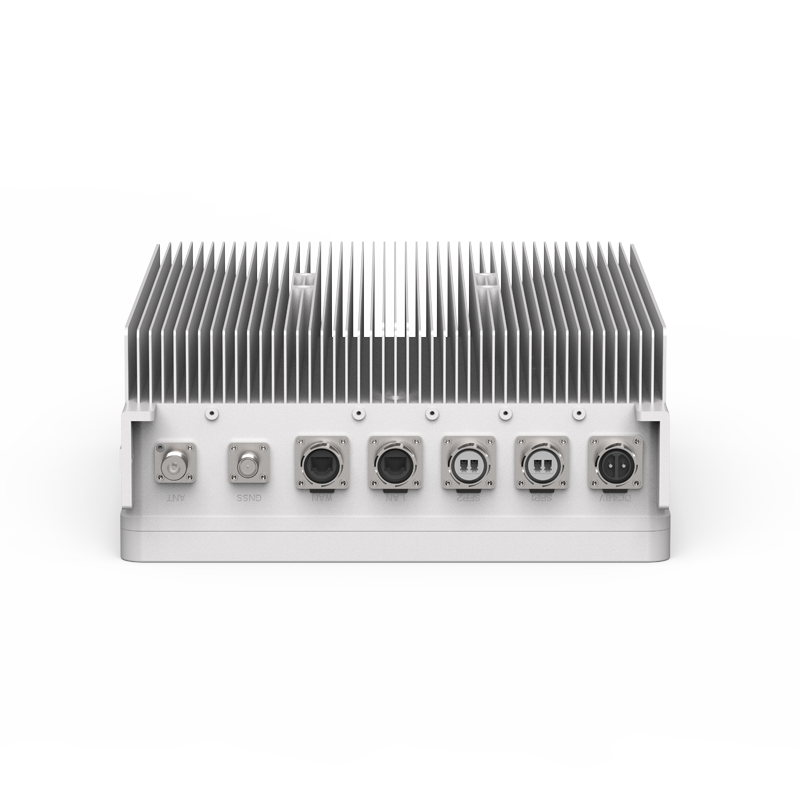

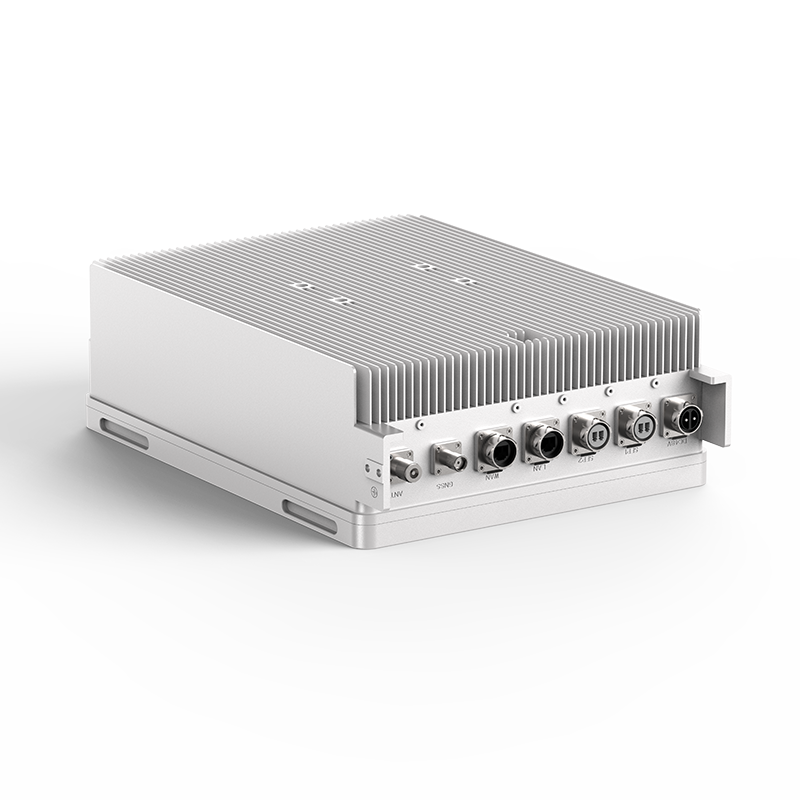

BF-RRU952  射頻拉遠設備

2021-04-03

3898

射頻拉遠設備
射頻拉遠單元(RRU)是分布式基站的射頻部分,產品在設計中充分考慮了用戶在業務、容量、傳輸、電源、安裝、維護等方面的需求。整機滿足IP67防塵防水等級,一體化輕量設計,支持抱桿式、掛墻式等安裝方式,便于高樓室外部署、上塔靈活部署,從而有效縮短饋線長度、減少信號損耗、擴大基站的覆蓋范圍。

射頻拉遠單元(RRU)是分布式基站的射頻部分,產品在設計中充分考慮了用戶在業務、容量、傳輸、電源、安裝、維護等方面的需求。整機滿足IP67防塵防水等級,一體化輕量設計,支持抱桿式、掛墻式等安裝方式,便于高樓室外部署、上塔靈活部署,從而有效縮短饋線長度、減少信號損耗、擴大基站的覆蓋范圍。

IP67級護防

節省建網成本

減少信號損耗

多載頻4*20W大功率發射

支持抱桿式/掛墻式多種安裝

航空插頭設計,連接可靠性高

支持定制一體化基站,實現“零機房”建網



聲明:福建北峰通信科技股份有限公司保留更改產品設計與規格的權利,屆時恕不另行通知。如有任何印刷錯漏或在表述中可能產生的誤差,本公司不承擔因此產生的后果。印刷過程可能令資料內的產品表述跟實物有區別。若有特殊需要,請您根據實際的需求,咨詢我們銷售人員或客服工作人員!

整機尺寸

144mm×467mm×340mm

整機重量

≤20kg

安裝方式

掛墻、抱桿、上塔

一般部分

頻率范圍

350-400MHz;400-470MHz

調制方式

4FSK

收發間隔

10MHz

信道間隔

12.5kHz

載頻數量

4載頻

通道數量

8TX;8RX

工作電壓

+48V DC

典型功耗

≤350W

工作溫度

-30℃~+60℃

存儲溫度

-40℃~+85℃(建議0℃~40℃)

工作濕度

5%RH~100%RH

MTBF

≥100,000小時

防護等級

IP67

發射部分

載波數

RRU 4載波

頻率穩定度

0.5ppm

最大輸出功率

20W/每載波

4FSK調制頻偏誤差

≤10%

4FSK發射誤碼率

≤1×10-4

最大調制限制

±3.15kHz

頻率誤差

±0.5×10-6

互調衰減

≤-70dB

鄰道功率比(ACPR)

≤-60dB @ 12.5KHz;≤-70dB @ 25KHz

發射雜散

9.00kHz~1.00GHz:≤-36dBm;1.00GHz~12.75GHz:≤-30dBm

接收部分

接收靈敏度

≤-124dBm@BER5%

高電平誤碼

≤1×10-4

互調響應抑制

≥70dB

阻塞

≥84dB

雜散響應抗干擾

≥70dB

共信道抑制

≥-12dB

鄰道選擇性

≥60dB@12.5kHz

傳導雜散

9.00kHz~1.00GHz:≤-57dBm;1.00GHz~12.75GHz:≤-47dBm
