一、MESH簡介

Mesh無線自組網系統是采用全新的“無線網格網”理念設計的移動寬帶多媒體通信系統。系統所有節點在非視距、快速移動條件下，利用無中心自組網的分布式網絡構架，可實現多路語音、數據、圖像等多媒體信息的實時交互。同時，系統支持任意網絡拓?fù)浣Y(jié)構，每個節點設備可隨機快速移動，系統拓?fù)淇呻S之快速變化更新且不影響系統傳輸，整體系統部署便捷、使用靈活、操作簡單、維護方便。

二、系統優勢

• 無中心組網，可應需靈活部署，無需機房及傳輸網等基礎設施支持，能夠任意架設組網，可通過多跳中繼組網，進而擴大覆蓋范圍。

• 專網專用，無線傳輸鏈路無任何鏈路費用或者流量費用。

• 支持分級分組及漫游組網，實現擴大系統通信容量。

• 具備跳頻功能，有效提升抗干擾、抗跟蹤能力;引入數字濾波功能，有效抑制遠端干擾。同時，采用ARQ傳輸機制，降低數據傳輸丟失率，提升數據傳輸可靠性。

• 數據透傳支持各種業務數據無差異化透傳。具備寬帶傳輸能力，可支持清晰語音、寬帶數據和高清視頻等多媒體業務。

• 圖像具備自適應調整能力，充分保障數據、視頻等業務的連續性和流暢性。

• 采用COFDM技術，抗多徑能力強。

• 采用雙天線，天線1與天線2支持TDD雙發雙收，可發射/接收分集。

三、應用領域

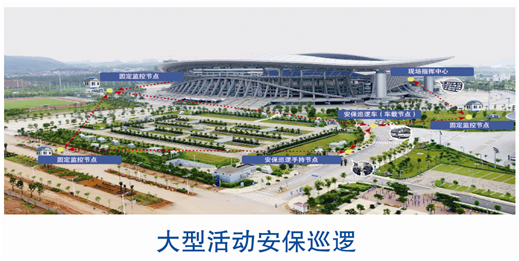

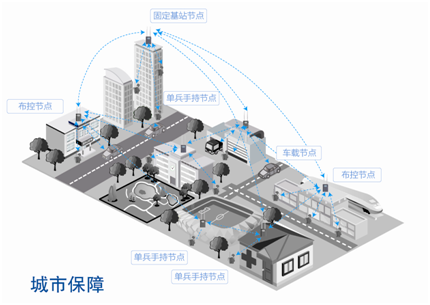

無線Mesh自組網系統可滿足大型活動安保巡邏、城市反恐維穩指揮、搶險救援指揮調度、消防應急通信指揮、艦船編隊岸?；ネǖ榷喾N復雜通信需求，廣泛適用于警隊、消防、電力、石油、水利、林業、廣電、醫療、水上及空中通信等部門領域。

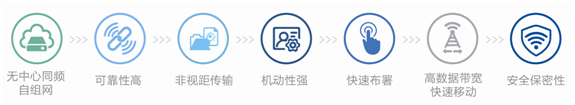

四、系統特點

無中心同頻自組網

Mesh無線自組網系統為無中心同頻系統，所有節點地位對等，單一頻點支持具備TDD雙向通信，頻率管理簡單，頻譜利用率高。任意節點設備在網絡中均可作為末端節點、中繼節點或指揮節點使用。在任何時間任何地點，不依靠任何其它的固定通信網絡設施(如光纖、銅纜等)，可迅速建立無線通信網絡。所有無中心同頻自組網設備，包括室外固定臺、車載臺及單兵便攜臺等，只需開機上電就可自動組成無線網狀網，相互之間實時通信。

可靠性高

無線Mesh自組網移動基站采用軍工標準設計：具有便于攜行、堅固耐用、防水防塵，適用在各種惡劣環境下，迅速布署滿足應急現場的通信需求。傳統WLAN網絡如果有某個AP上行鏈路出現故障那么該AP上所有客戶端將無法接入該WLAN網絡。無線Mesh具有自組網、自修復等特性，因此Mesh網絡中的AP節點通常都有多條可用鏈路，這樣能夠有效避免單點故障。

機動性強

突發事件的發生地具有很大不確定性，且事件現場變化無常，因此根據突發事件的發生情況，因地制宜地設置現場臨時便攜基站十分必要?，F(xiàn)場便攜基站是臨時性的，它隨現場出現而建立、隨事件結束而撤收。

快速布署

面對突發事件如何及時、準確、快速、深入的掌握事件現場實時動態信息，對各級指揮員能否做出正確的判斷和定下作戰決心起著至關重要的作用。無線Mesh自組網高性能便攜基站，采用單頻組網，力爭最大程度的簡化現場配置和布署難度，滿足一線作戰人員在應急條件下對于快速建網和零配置的要求。

非視距傳輸(NLOS)

利用Mesh自組網技術可以很容易實現NLOS配置，其自動中繼特性可以輕易實現超視距傳輸，信號能夠自動選擇最佳路徑不斷從一個節點跳轉到另一個節點，并最終到達無直接視距的目標節點。為各領域解決“最后一公里”問題的關鍵技術。

高數據帶寬快速移動

Mesh無線自組網系統的峰值數據帶寬為28Mbps。節點具備非固定移動傳輸能力，且快速移動也不影響高數據帶寬業務，如語音、數據和視頻的業務不會受到系統拓?fù)浣Y(jié)構快速變化以及終端高速運動的制約影響。

安全保密性

系統同時具備編組加密(工作頻點、載波帶寬、通信距離、組網模式、MESHID等)、信道加密和信源加密等多種加密方式，專網專用，可有效防止非法設備入侵和所傳傳輸信息被截獲破解，確保網絡和信息高度安全。

五、系統組成介紹

MESH基站臺BF-MR910B/BF-MR920B

MESH基地臺主要部署于固定點。設備發射功率大，覆蓋通聯距離遠，特別適用于作為遠距離覆蓋通聯、信息匯聚回傳、區域覆蓋支撐、制高點增強覆蓋及中繼接力傳輸節點等應用場景。

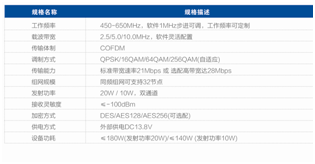

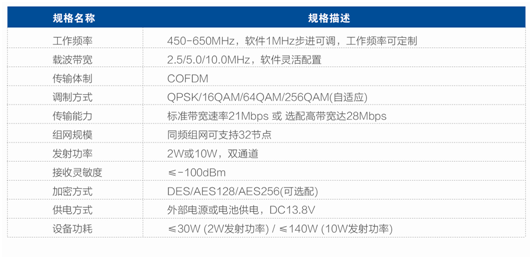

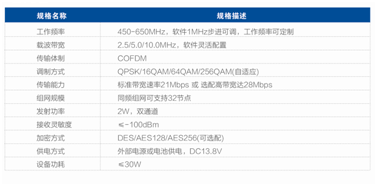

技術參數

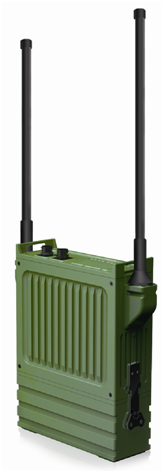

MESH便攜臺BF-MR902P/BF-MR910P

MESH便攜臺能夠快速部署，移動性好，便于機動組網，主要可部署于機動載車、艦船搭載及背負等，實現前端任務現場與后方指揮中心的遠程實時協同。同時，可搭載于BF-TR925系列便攜中繼臺，作為BF-TR925系列便攜中繼臺的數據鏈路接入到應急通信系統骨干網。特別適用于現場前端指揮、區域應急通信、車隊/艦隊自組通信、安保巡邏、移動監控及機動中繼傳輸?shù)榷喾N應用場景。

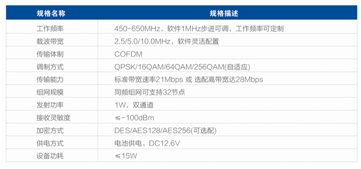

技術參數

MESH手持臺BF-MR901H

MESH手持臺設備體積小巧便于攜帶。作為基站臺或便攜臺節點的無線擴展和延伸，可方便深入突發事件現場或密集人群中，將高清視頻等多媒體信息實時回傳，從而讓指揮人員能夠?qū)崟r直觀掌控現場態勢。設備適用于小分隊本地協同/突前工作、建筑物內部高層或地下區域互聯、密集人群及隱蔽工作需要等多種應用場景。

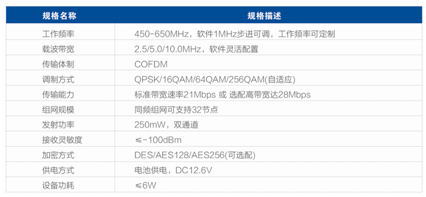

技術參數

MESH模塊式BF-MR902M

MESH通信模塊，可搭載于BF-TR925系列便攜中繼臺，作為固定站或車載節點的無線擴展和延伸，可方便深入突發事件現場或密集人群中，將高清視頻等多媒體信息實時回傳，從而讓指揮人員能夠?qū)崟r直觀掌控現場態勢。同時，作為BF-TR925系列便攜中繼臺的數據鏈路接入到應急通信系統骨干網。

技術參數

MESH空留式BF-MR925mS

MESH機載模塊體積小巧，重量輕，功率小，電池續航時間長，搭載無人機。作為MESH高空節點，以較小的功率就可以實現超遠距離中繼，克服地面組網由于地形、建筑物等的影響。通過與配套設備結合，可實現高空攝像傳輸、傳單散發、物資投放等功能。

技術參數

六、組網案例

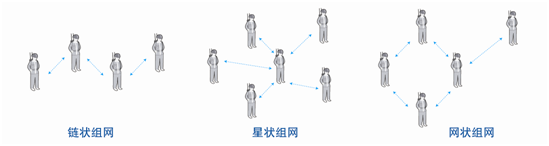

鏈狀組網                        量狀組網                       網狀組網

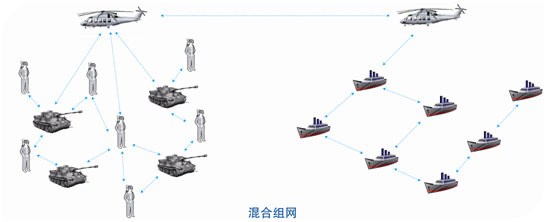

混合組網
