項目背景

隨著我國《消防信息化“十三五”總體規劃》對消防信息化的發展規劃做了統一部署，以城市為代表的消防通信成為專網通信行業重點關注的領域之一。目前，我國城市化發展面臨高層建筑林立、地鐵、人防工程分布密集，大型綜合體不斷涌現，各個大中城市當中的城中村數量龐大等城市消防的重點和難點，也是當前消防通信建設中需要重點給予解決的問題。

痛點需求

建筑復雜盲區多

城市無線電通信盲區較多，需建立滅火救援調度指揮網，保障城市消防轄區覆蓋通信、現場指揮通信、滅火救援戰斗通信;

大范圍通信中斷

在發生自然災害或突發技術故障造成大范圍通信中斷時，難以第一時間保障應急通信;

跨部門/跨組通信難

應急隊伍與地方專職消防隊等其他救援力量在災害事故現場開展協同通信時，各自獨立的消防通信體系，難以快速組建協同作戰通信網，難以第一時間加入現場全面指揮單位通信網。

解決方案

面對城市中越來越多的高層、地下和超大綜合體建筑給消防救援帶來的挑戰，北峰搭建寬窄融合城市消防通信三級作戰網，以期解決城市重大災情現場的音視頻應急通信難題，滿足滅火救援現場可視化指揮的需要。北峰城市消防無線通信網由以下三級網組成：

消防一級網(城市消防轄區覆蓋網)：保障城市消防通信指揮中心與移動消防指揮中心和轄區消防站固定電臺、車載電臺之間的通信聯絡;

消防二級網(現場指揮網)：保障火場及其他災害事故現場范圍內各級消防指揮人員之間的通信聯絡;

消防三級網(滅火救援戰斗網)：保障火場及其他災害事故現場范圍內各參戰消防隊內部的指揮員、戰斗班班長、駕駛員、特勤搶險班戰斗員之間的通信聯絡。

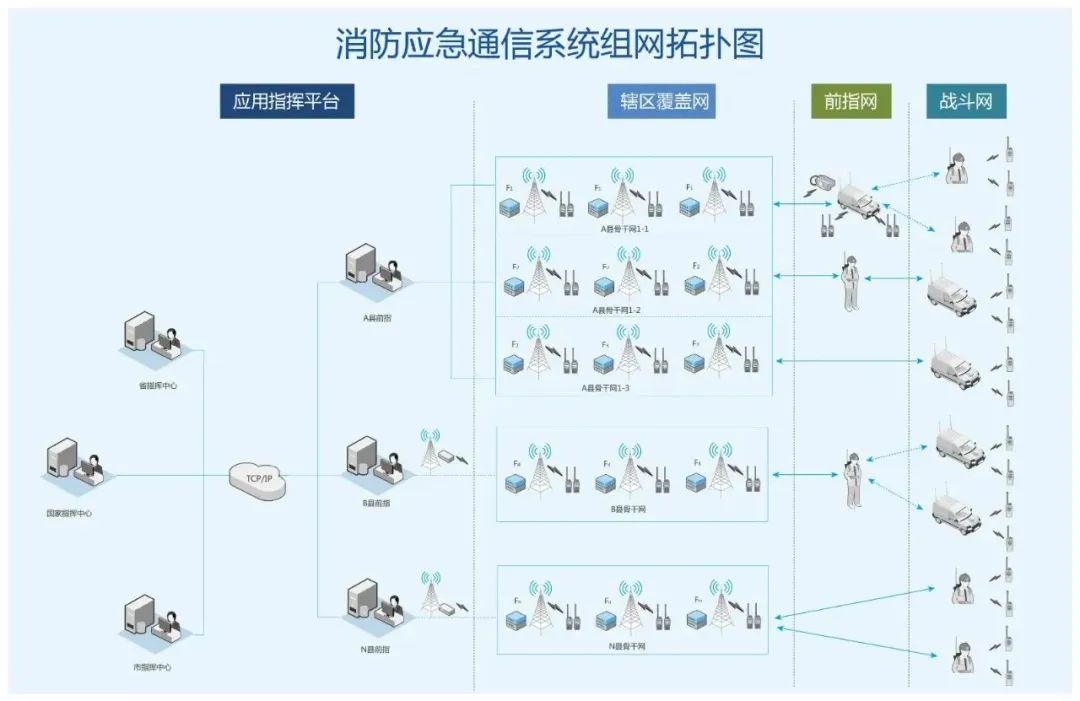

圖 消防應急通信系統組網拓撲圖

城市消防轄區覆蓋網(橫向貫通、IP互聯、可聯可拆)

設計思路：

城市消防轄區覆蓋網以網格化為形式 、以行政區 /縣為最小單元格，選用最節省頻率資源的同頻同播中繼基站組網方式為主，常規中繼基站組網方式為輔，采用各基站間有線/無線/專網鏈路相結合的 IP互聯方法，打造最優化、最小化、最穩定的整體技術解決方案。

方案優勢：

城市消防轄區覆蓋網的建成不但可以解決本級平時和戰時的指揮通信保障需求，還可以有效解決應對發生大型消防事故時跨區域、跨兵種、跨建制的支援力量進入防區后的協同指揮通信問題。

前指指揮網(機動部署、迅速建聯、高度抗毀)

設計思路：

前指指揮網以獨立成網為形式，以各級前指為最小單元，采用車載式雙頻段中繼臺為主、配備便攜式多模中繼臺為輔，利用車載中繼和便攜中繼互為接力機的功能設計來延長通信距離，實現最適合“動中通、迅速建聯、靠前指揮”的整體技術解決方案。

方案優勢：

前指指揮網在滿足滅火作戰任務中除了常規通信需求以外，還可以在基指和戰斗部/分隊之間提供越級指揮的跨接中繼服務，可以實現千里之外的基指直接指揮到前端的單兵，同時還可以為遂行跨區域支援任務提供伴隨通信保障。在極端情況下即便骨干網被毀，在保持與部/分隊建聯的同時還可以通過北斗、衛星等備用通信手段與基指建聯。

滅火戰斗網(縱向打通 、伴隨保障、分流業務)

設計思路：

滅火戰斗網以組成獨立的局域網為形式，以滅火分隊為最小單元，以雙頻段背負式中繼臺為主，以單兵專用手持對講機為輔，利用跨頻段中繼、本級單頻點中繼、窄帶自組網等，解決分隊對上通信問題為主、分隊內部單兵戰術通信問題為輔，重點解決整個通信網覆蓋到最后一公里問題。

方案優勢：

滅火戰斗網內的單兵手持對講機通常情況下工作在同頻模式滿足分隊內部的戰術通信需求，當滅火作業面積超過同頻通信距離時可以開啟背負式單頻點中繼功能、自組網功能以延伸信號覆蓋;背負式雙頻段中繼臺同時在另一個頻段還可以加入前指指揮網并具備跨接中繼功能，可以將單兵戰術通信接入前指指揮網或骨干網實現越級指揮或越級上報。

方案亮點

為了充分滿足平戰結合以及遂行多樣化任務通信保障需求，本方案采用數字超短波、MESH自組網、4G公網、北斗衛星、衛星通信等多種通信技術互相融合、互相補充、互為備份的組網方案，從而最大化的發揮各自技術優勢，以最小化的系統搭建，滿足不同場景下的基礎語音及窄帶數據調度、短報文最低通信保障等通信保障需求。

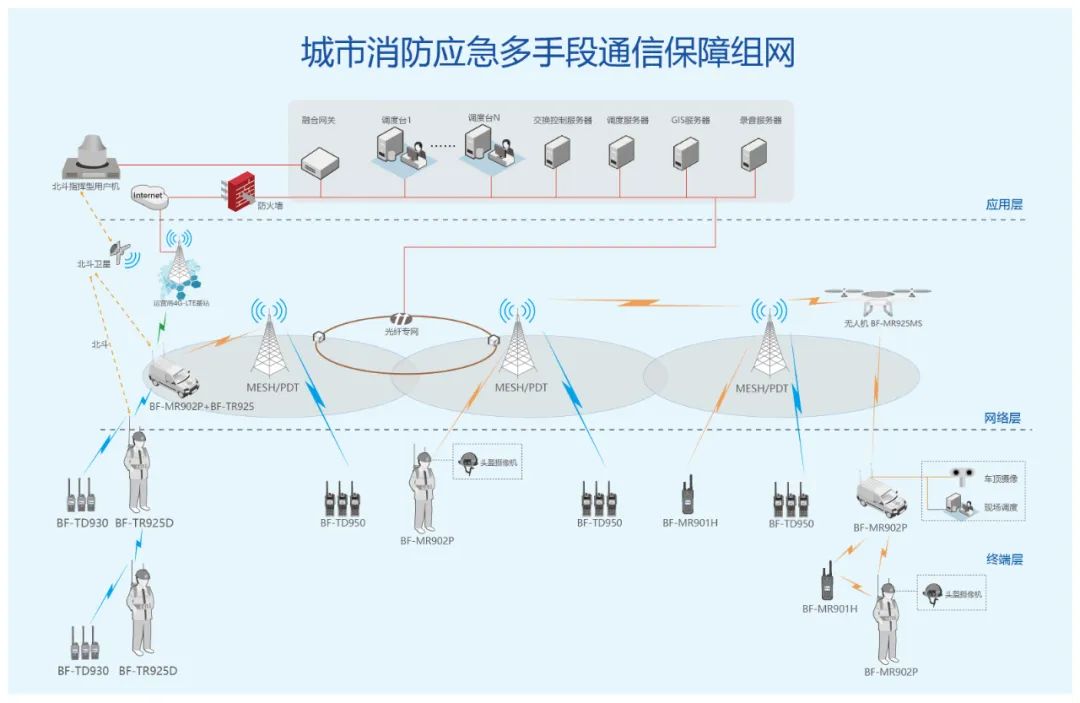

圖 城市消防應急通信系統通過多手段保障通信拓撲

北峰城市消防應急通信系統運用了IP互聯技術、同頻同播技術、窄帶自組網技術、寬帶自組網技術、北斗短報文技術，通過網格化大區制靈活組網設計方案，實現全區全網廣域覆蓋，各級建制單位既可獨立成網使業務層層分流，又可互聯互通組成一張大網使信息資源和任務交互共享。
