5G的網速為什么那么快?這得從一個簡單的公式說起

2019-07-03 10:05:24

5000

  信道就像城市道路,信號就像汽車。一條道路上的車流量會受到道路寬度、車輛速度等因素的制約,任何道路都不能無限增加車流量;同樣,任何信道也不可能無限增加信息的傳輸速率。那么,信號傳輸速率的上限怎么算呢?這就要用到70年前美國信息論專家香農提出的一個公式。



  5G時代已經開啟。對于公眾來講,5G帶來的最直觀的變化,可能就是上網速度更快了——目前實測的5G網速基本上可以達到4G網速的20倍以上。那么,5G的網速為什么可以這么快?

  這得從70年前,美國的信息論專家香農發表的劃時代論文《通信的數學理論》說起。這篇論文奠定了現代無線通信理論的基礎,而論文的關鍵,就在于一個公式:“香農公式”。

  決定網速的公式

  無線上網的“網速”,與通信專業中的“信道容量”有關。所謂信道是指信號在通信系統中的傳輸通道,可以是電線、光纖,也可以是空氣中的電磁波。“信道容量”即信息在該通道中傳輸速率的上限。

  簡單來說,信道就像城市道路,信號就像汽車。一條道路上的車流量會受到道路寬度、車輛速度等因素的制約,任何道路都不能無限增加車流量;同樣,任何信道也不可能無限增加信息的傳輸速率。

  描述信道容量的公式被稱為“香農公式”,這個公式如下:



  C就是信道容量;B是信道的帶寬(赫茲),S為信號功率(瓦),N為噪聲功率(瓦)。

  從以上公式可以看出,決定網速上限的因素有兩個:信道帶寬B和信噪比S/N。前者指的是能夠有效通過信道的信號的最大頻帶寬度,后者即信號功率和噪聲功率的比值。

  有了這個限制,想要提高網速,就需要提高信道帶寬B,或者提高信噪比,或者同時提高這兩個因素的值。

  香農的這個公式給出的是理論上的網速的極大值。在實際應用過程中,當然還要考慮其他的影響因素。換句話說,香農定理其實描述的是一個理想化的通信過程,在5G的工程實踐中,網速會比香農公式算出來的值小一些。其中的主要原因之一在于關于信噪比的解釋。

  香農定理做了一個理想化的假設:噪聲為白噪聲(也就是不攜帶任何特征信息的噪聲)。但在實際的通信過程中,噪音具有一定的特征頻率,不一定是白噪聲,比如家里的交流電就是一種噪聲,會影響手機的通信信號。很明顯,這種噪音的頻率是50赫茲(這不是白噪聲)。再比如,微波爐也可能影響到通信過程,其噪聲就是微波爐泄露的微波的頻率,固定為2450兆赫茲(也不是白噪聲)。注:1兆=1,000,000

  香農定理不考慮具體的噪聲到底是什么。因?yàn)闊o(wú)論噪聲是什么,我們總可以用一定功率(功率指的噪聲的強度,比如蒼蠅的嗡嗡聲是噪聲,飛機的呼嘯聲也是噪聲,但這些噪聲的響度不同,物理上稱之為具有不同的“功率”)的白噪聲去近似它,所以用這個公式計算出來的網速與真實網速的差距不會太大。

  當然了,從工程上來考慮5G的網速,還必須在物理層面考慮硬件技術的進步,這一點也很重要,但本文只是從理論層面分析,并不涉及硬件的改善。



  香農。圖片來源:網絡

  無線通信的背后:載波與基帶信號

  無線上網其實是無線通信的一種形式。這里面涉及到無線通信的原理。

  無線通信的關鍵點在于“無線”,這意味著通訊是在空氣中進行的,空氣這種介質對信號的傳輸提出了一些限制。比如我們?nèi)苏f(shuō)話的時候,聲音信號也是在空氣中傳播的,這也是一種“無線”通信,但這個聲音信號傳不遠,一般情況下一個人不可能與200米之外的人對話交流。

  想要把人說話的信號傳遞到遠方,必須減少信號在傳播過程中的衰減,這需要使用電磁波來傳遞信號。而我們想要傳遞的信號叫做基帶信號,比如人說話的聲音經過模數轉換后的電信號,或者手機上網的數據信號等,它們都可以被轉換為電磁波信號在空氣中傳送。

  比如,我們想要傳輸?shù)幕鶐盘?hào)是f(t),這可以看成是一個幅度隨時間變化的電磁波。從頻率域中來看,這種基帶信號一般是低頻信號。我們?cè)鯓影阉l(fā)出去呢?這就需要借助載波了——載波的頻率一般比較高。

  用載波來傳遞信息,就好像用車來運沙子一樣,如果沒有車,你不可能把沙子從一個地方運到另一個地方?;鶐盘?hào)f(t)就可以看成是沙子,而載波相當于卡車。一次能運送多少沙子,則依賴于車的大小與道路的寬度。信道帶寬相當于道路寬度,而載波頻率決定了信道帶寬,從而決定了道路上能夠同時并行的車輛的數量。

  載波作為一種電磁波,一般情況下是一種頻率固定的余弦波。5G信號指的就是頻率在某個范圍內的載波。在5G無線通信中,5G的頻率其實是載波的頻率,也就是余弦函數cos(wt)中w這個參數。

  無線通信發生的時候,手機起到的作用就是把基帶信號放在載波上發出去,具體而言,就是將基帶信號f(t)與載波信號cos(wt)相乘,乘積信號作為一個整體發射出去。

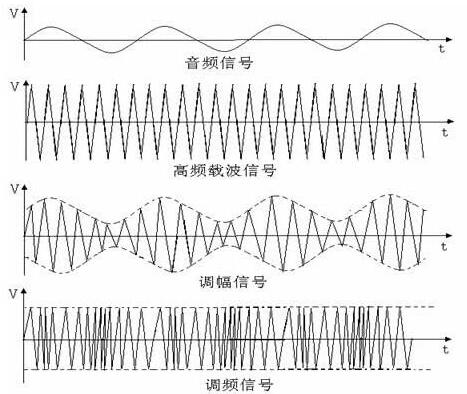

  將基帶信號(圖中音頻信號)放在載波上的兩種方式,5G使用調頻信號;

  有了前面說的香農公式與載波的知識,我們就可以理解為什么5G的網速那么快了。

  從理論到實際:5G網速由信道帶寬決定

  5G載波的工作頻率分為兩種。一種是在6吉赫茲以下的厘米波,另外一種是在30吉赫茲左右的毫米波(注:1吉=1,000,000,000)。對于厘米波來說,信道帶寬最大可以做到100兆赫茲,這是4G的20兆赫茲最大信道帶寬的5倍;對于毫米波來說,信道帶寬可以達到400兆赫茲左右,是4G的帶寬的20倍,所以毫米波5G網速能比4G提高大約20倍。因?yàn)楦鶕?jù)香農公式,在相同信噪比的情況下,決定5G網速的主要因素就是信道帶寬。

  為什么4G載波的最大帶寬是20兆赫茲,5G載波的最大帶寬為100兆赫茲甚至400兆赫茲呢?這是由國際電信聯盟根據電磁波的實際使用情況而劃分的國際標準。為什么以前不發展5G無線通信?這是因?yàn)?G載波對硬件有更高的要求,以前的芯片與算法尚不成熟,而現在這些技術都已經成熟了。

  還有一個問題是,根據香農公式,提高信噪比也可以提高網速,那么為什么不這樣做呢?因?yàn)樾旁氡葘?shí)際上取決于5G基站的信號發射功率——在一定程度上,發射功率取決于每天要花費的電費(據估算,一個5G基站每年的電費大概是30萬元,而4G基站每年的電費是10萬元)。因此,要提高信噪比,就要加大發射功率,就需要消耗更多的電能,支付更多的電費,導致成本升高,因此不劃算。

  當然了,凡事也不能太過,“過猶不及”。為什么我們不能無限提高帶寬呢?因?yàn)閹捙c我們前面說的信噪比其實是有關聯的,帶寬越大,噪聲就會越大,信噪比就會降低,所以,我們需要找到一個最合適的帶寬,才能把帶寬與信噪比匹配得最好。

  總的來說,5G之所以能大幅提升網絡速率,主要的設計思想就是香農公式。現在,你了解了嗎?
